概要

製鉄所の分塊工場の「加熱炉設備(新設)」から既設圧延ラインへ鋼片を搬送する「搬送用ローラーテーブル(増設)」の設計・製作・据付工事を実施したものです。

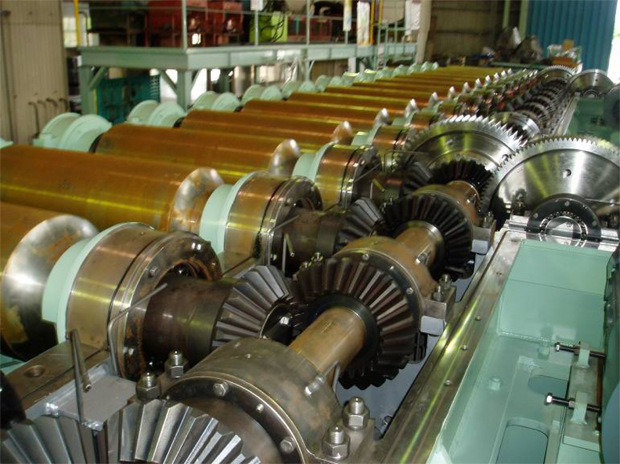

ローラー駆動ギア部
特長

組立て時、減速機内の歯車の噛合いを適正にするため、歯当りの検査を慎重に行い、製作工場内での試運転を十分に行った結果、順調に立ち上げることができました。

搬送物

  • 搬送物:鋼片
  • 形状:厚さ300mm×幅430mm×長さ6m~12.2m
  • 単重:6,000kg~12,500kg
  • 温度:約1,300℃
  • 搬送ピッチ:1~2分

搬送RT仕様

  • 機長:約11.5m
  • 搬送速度:V=120m/分
  • 搬送方向:正転、逆転
  • ロール数:15本
  • 駆動方式:ラインシャフト駆動
